Bohrlöcher in Ihrer Datei

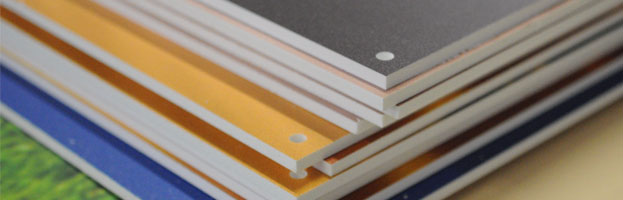

Was ist ein Bohrloch?

Damit Plattenmaterial an der Wand oder Decke befestigt werden kann, ist es möglich Bohrlöcher hinzuzufügen. Wenn Sie eine quadratische oder rechteckige Platte bestellen und Bohrlöcher in jeder Ecke oder nur in den oberen Ecken wünschen, werden diese automatisch Ihrem Design hinzugefügt, sobald Sie diese Option im Bestellprozess auswählen. Wenn Sie Konturgeschnittenes Plattenmaterial bestellen, oder selbst die Platzierung der Bohrlöcher bestimmen möchten, müssen Sie die Bohrlöcher selbst in Ihrem Design hinzufügen.

Wie füge ich zu meinem Design Bohrlöcher hinzu?

Öffnen Sie einen bestehenden oder neuen Entwurf in Adobe Illustrator
Platzieren Sie einen Kreis in Ihrem Design
Geben Sie dem Kreis eine Linienfarbe und sorgen Sie dafür, dass er keine Füllung hat
Passen Sie die Linienfarbe auf 100% Magenta oder eine andere auffallende Farbe an
Gehen Sie zu dem Fenster (Window) > Farbfelder (Swatches)
Klicken Sie unten im Fenster auf das “+” Zeichen um eine neue Farbfeld zu erstellen
Benennen Sie den Farbfeld mit: Cutcontour
Passen Sie den Farbtyp auf Sonderfarbe (Spot Color) an
Klicken Sie auf Ok um den Farbfeld zu erstellen
Passen Sie den Durchmesser von Ihrem Bohrloch auf einen Wert zwischen 5 mm und 25 mm an.
Verschieben Ihr Bohrloch an die gewünschte Position

Praktischer Tipp!

Downloaden Sie unsere Sonderfarbenbibliothek für Adobe Illustrator herunter, hier finden Sie alle benötigten Sonderfarbe von Probo. Hier können Sie nachlesen, wie Sie die Bibliothek importieren können.

Was muss ich beachten?

Verwenden Sie einen Durchmesser von mindestens 5 mm und maximal 25 mm
Halten Sie ausreichend Abstand zwischen Bohrloch und dem Rand Ihres Produktes, sodass keine Brüche und/oder Risse entstehen. Für härtere Materialien wie Dibond wählen Sie einen Mindestabstand vom 5mm und für weichere Materialien wie Re-Board einen Mindestabstand von 10 mm
Bei einem doppelseitigen Druck platzieren Sie die Bohrlöcher ausschließlich auf der Vorderseite Ihres Designs
Verwenden Sie einen Durchmesser von 10 mm für Abstandhalter und 5 mm für Saugnäpfe
